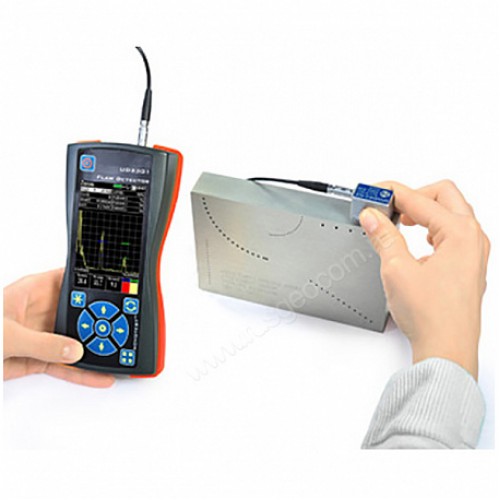

Ультразвуковой дефектоскоп УД2301 используется для проведения неразрушающего контроля качества различных материалов, конструкций и изделий из металлов, композиционных материалов, стекла и пластика. Дефектоскоп позволяет обнаруживать различные внутренние дефекты, нарушения однородности изделий и конструкций, измерять толщины стенок с односторонним доступом к объектам контроля, проводить контроль качества сварных соединений.
Помимо контроля внутренних дефектов, прибор позволяет измерять с большой точностью толщину изделий, показать сигнал в виде В-сканов и проводить полный документальный контроль сохраняя результаты измерений в собственную память до 32 гигабайт.
Корпус прибора небольшого размера позволяет проводить измерения в ограниченном пространстве либо в труднодоступных участках. Заметно расширяет удобство работы с дефектоскопом четкий цветной дисплей, обладающий высоким разрешением 320*480 точек. Причем, нажатием одной кнопки можно изменить ориентацию дисплея на 90 градусов, получив 4 варианта ориентации на выбор для удобства настройки под себя и левше и правше.
Прибор производится в легком, прочном и эргономичном корпусе из ударопрочного пластика. Наружная поверхность корпуса защищена специальными резиновыми бамперами - бросить прибором об стену мы, конечно, не советуем, но в повседневном использовании это сильно увеличивает ударостойкость и надежность дефектоскопа.
Дефектоскоп УД2301 работает от аккумуляторов или батареек стандартного размера АА, что позволяет пользоваться прибором без риска остаться с разряженными батарейками в самый ответственный момент - в крайнем случае их можно купить в любом магазине, либо заблаговременно запастись нужным количеством аккумуляторов.
Дефектоскоп оснащен всеми функциями, которые должны быть в современном цифровом ультразвуковом дефектоскопе общего назначения: от дефектоскопии крупногабаритного литья до толщинометрии тонких изделий. Представители нашей компании с удовольствием помогут Вам выбрать вариант комплектации и проконсультируют по любым иным вопросам связанным с прибором. Мы готовы обучить Вас работе с дефектоскопом. Изготовитель готов разработать методики контроля изделий Вашей компании с использованием дефектоскопа, изготовить специализированные образцы и преобразователи.
Отличительными особенностями данного прибора среди других дефектоскопов являются:
Купить NOVOTEST УД2301 , а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте.
| NOVOTEST УД2301 | |
|---|---|
| Диапазон измеряемых глубин (по стали), мм | До 6000 |
| Диапазон регулировки усиления | 125 дБ, с шагом 0,5 дБ |
| Временная регулировка чувствительности (ВРЧ) | Диапазон до 70 дБ, с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей |
| Зоны контроля | Две независимых зоны, начало и ширина изменяются во всем диапазоне развертки |
| Зондирующий импульс | Настраиваемый, с амплитудой до 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс |
| Память | Настроек с А-сканом (Б-сканом), ограниченная размером внутренней памяти ( до 32 гигабайт), протоколов контроля с сохранение всех параметров прибора |
| Рабочие температуры, град | -20…+50 |
| Развертка | Мин.: 0 - 6 мкс, макс.: 0 - 1000 мкс с шагом 25 нс |
| Кривая Амплитуда-Расстояние (АРК) | Построение по 32 точкам, регулируемая по высоте |
| Задержка | От 0 мкс до 1000мкс с шагом 25 нс |
| Зоны контроля | Две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов. |
| Максимальная толщина контролируемого материала | До 6000 мм (эхо-режим) |
| Автоматическая Сигнализация Дефектов (АСД) | Световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
| Задержка в призме | 0 - 100 мкс с шагом 25 нс |
| Диапазон скоростей | 1000 - 9999 м/с |
| Измерение временных интервалов | От 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Демпфирование | 50 Ом |
| Входной импенданс | 50 Ом / 600 Ом |
| Измерение амплитуды | В дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
| Зондирующий импульс | Видеоимпульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс |
| Частота повторений ЗИ | Автоматически регулируемая от 10 до 600Гц |
| Отсечка | Компенсированная, 0 - 90% высоты экрана |
| Усилитель | Широкополосный 0.4-20 МГц (6 дБ) |
| Диапазон регулировки усиления | 125 дБ, с шагом 0.5 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | Диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
| Детектирование | Полное, радиосигнал (во всем диапазоне развертки), B-scan, |
| Дисплей | Цветной, TFT 480 х 320 точек 135 х 100 мм. |
| Память | До 32 гигабайт |
| Интерфейс | USB, |
| Разъемы преобразователей | 2 Lemo |
| Аккумулятор | АА |
| Время работы | До 5 часов с аккумулятором 2700 мА/ч |
| Внешнее питание | Блок питания от сети 220 В, 50Гц AC |
| Диапазон рабочих температур | От -20 град C до +50град C |
| Размер (В x Ш x Д) | 160 мм x 80 мм x 38 мм |
| Масса | 610 грамм (0,61 кг) с аккумуляторами |
