Осциллографы цифровые запоминающие HMO3032, HMO3034, HMO3042, HMO3044, HMO3052, HMO3054 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.
Модели с полосой пропускания в 300 МГц и 400 МГц могут быть опционально расширены в любое время до полосы пропускания в 500 МГц через обновление программного обеспечения. Осциллографы известны своей простотой управления, обеспечивая управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально интерфейсы связи GPIB, LAN.

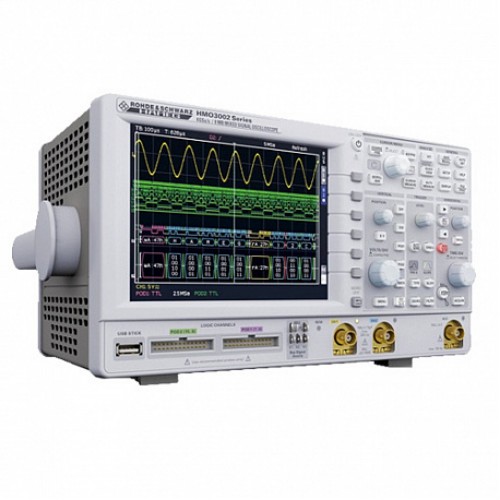

| R&S HMO3042 | |
|---|---|
| Система вертикального отклонения | |
| Число аналоговых каналов | 2 |
| Число логических каналов | 8 (с пробником HO3508) или 16 (с комплектом HO3516) |
| Полоса пропускания аналоговых каналов | 200 МГц |
| (при коэфф. отклонения ≤ 2 мВ/дел) | |
| Полоса пропускания аналоговых каналов | 400 МГц |
| (при коэфф. отклонения ≥ 5 мВ/дел) | |
| Максимальная входная частота для логических каналов | 350 МГц |
| Время нарастания переходной характеристики (расчетное) | <0,875 нс |
| Диапазон значений коэффициента отклонения по вертикали | от 1 мВ/дел до 5 В/дел |
| Импеданс (аналоговые каналы) | 1 MΩ, 13 пФ +/-2 пФ (50 Ω подключаемый) |
| Импеданс (логические каналы) | 100 kΩ, 4 пФ |
| Максимальное входное напряжение (аналоговые каналы) | 200 В пик (1 MΩ); 5 В скз, макс. 30 В пик (50 Ω); |
| Максимальное входное напряжение | 40 В пик |
| (логические каналы) | |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 1 нс/дел до 50 с/дел |
| Погрешность временной развертки | 15×10-6 |
| Функция ZOOM | до 250'000:1 |
| Система сбора данных | |
| Частота дискретизации | 2 х 2 ГВыб/с или 1 х 4 ГВыб/с (2-канальные модели) |
| (аналоговые каналы) | 4 х 2 ГВыб/с или 2 х 4 ГВыб/с (4-канальные модели) |
| Частота дискретизации | 16 х 1 ГВыб/с |
| (логические каналы) | |
| Глубина памяти | 2 х 4 Мточек или 1 х 8 Мточек (2-канальные модели) |
| 4 х 4 Мточек или 2 х 8 Мточек (4-канальные модели) | |
| Разрешение | 8 бит (до 10 бит в режиме HiRes) |
| Скорость обновления | до 5'000 осциллограмм/с |
| Режим сегментированной памяти | Длина сегмента: от 5 кТочек до 1 Мточек; |
| (опция HOO14) | Максимальное количество сегментов: до 1000; |
| Максимальная частота дискретизации: 200'000 осцилл./с; | |
| Воспроизведение сегментов: в ручном или автоматическом режиме | |
| Система синхронизации | |
| Источники синхронизации | Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально) |
| Режимы запуска | Автоматический, ждущий, однократный |
| Виды запуска | по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально) |
| Анализ осциллограмм | |
| Автоматические измерения | 28 измерений, разбитых по категориям времени и амплитуды |
| Курсорные измерения | Амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор |
| Математическая обработка | сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул |
| Частотомер | 6 разрядов; |
| Диапазон частот: от 0.5 Гц до 300/ 400/ 500 МГц | |
| Тестирование по маске | Тестирование по критерию годен / не годен; |
| Возможность создать или загрузить маску и выбрать определенное действие | |
| Дополнительные возможности | |
| Генератор тестовых последовательностей | Прямоугольные сигналы / проверка пробников, сигналы последовательных шин, программируемые последовательности |
| Цифровой вольтметр | Разрядность: 3 знака; |
| Типы измерений: DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor; | |
| Необходимо наличие пробника HZ15 | |
| Дисплей | |
| Диагональ | 16,5 см (6,5 дюймов) |
| Разрешение | 640х480 пикселей (VGA) |
| Цветовая схема | 256 цветов |
| Общие характеристики | |
| Интерфейсы | Стандартно: USB-host (тип А) |
| Опционально: HO730 Ethernet (RJ-45) /USB-Device (тип B) | |
| HO720 USB-Device (тип B) / RS-232 | |
| HO740 IEEE-488 (GPIB) | |
| Габаритные размеры (Ш-В-Г), мм | 285-220-175 |
| Масса | 3,6 кг |
