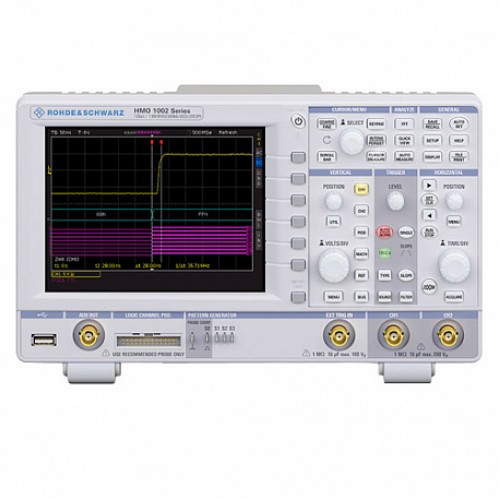

Цифровой осциллограф Rohde & Schwarz HMO1102

Цифровые запоминающие осциллографы серии HMO1002/HMO1202 предлагают доступную по цене производительность в удобном компактном корпусе. Портативность этих приборов совсем не означает, что они обладают невысокими техническими характеристиками. Усовершенствованная технология регистрации сигналов, разнообразные способы синхронизации, широкий спектр анализа полученных данных – всё это предельно упрощает работу с приборами, заметно выделяя их на фоне любых портативных цифровых осциллографов других компаний.

Основные свойства серии HMO1002/HMO1202

• Стандартная полоса пропускания (кроме моделей с полосой 300 МГц) может быть увеличена с помощью программных опций (ваучеров);
• Режим смешанных сигналов (с логическим пробником HO3508) с 8 логическими каналами;
• Синхронизация и аппаратно-ускоренное декодирование последовательных шин (опционально): I2C, SPI, UART/RS-232, CAN, LIN;
• Удобная навигация с помощью пользовательских маркеров;
• Контроль по критерию "годен / не годен" на основе масок;
• Множество автоматических/математических/курсорных функций измерений, анализ спектра с помощью БПФ;
• Встроенный 3-разрядный вольтметр;
• Встроенный 5-разрядный частотомер;
• Встроенный тестер компонентов;
• Встроенный генератор функций и кодовых последовательностей;
• Цветной ЖК-дисплей с диагональю 16,5 см (6,5 дюймов);
• Масса 2,5 кг.

Работа со смешанными сигналами
Осциллографы серии HMO1002/HMO1202, помимо обычных 2-х аналоговых каналов, снабжены специальным разъемом (LOGIC CHANNEL POD) для подключения логического пробника HO3508 с 8 каналами.

На одном экране можно сопоставить аналоговые и цифровые сигналы, синхронизированные во времени, что позволяет легко связать причину и следствие в сложных ситуациях при отладке схем. Программное обеспечение, требуемое для работы в режиме смешанных сигналов, уже содержится в каждом приборе. В моделях серии R&S®HMO1002 при включении логического пробника, автоматически будет выключен аналоговый канал 2 (т.е. будут активны аналоговый канал 1 и 8-цифровых). В моделях серии R&S®HMO1202 при включении логического пробника аналоговые каналы остаются активными.

Как известно, стабильность изображения зависит от правильного выбора момента начала сбора данных, который определяется параметрами синхронизации. В распоряжении осциллографов серии HMО1002 имеется богатый набор как традиционных видов запуска (по фронту, по спаду, по длительности импульса, по видеосигналу и т.д.), так и запуск по сигналам последовательных шин, наиболее популярных в промышленности стандартов. После установки настроек запуска и функций декодера осциллограф будет сам выполнять работу по анализу кадров:

• I2C, SPI, UART/RS-232 (опция HOO10 / HV110) для аналоговых и логических каналов;
• I2C, SPI, UART/RS-232 (опция HOO11 / HV111) для всех аналоговых каналов;
• CAN, LIN (опция HOO12 / HV112) для аналоговых и логических каналов;

Тестер компонентов
В осциллографах серии HMO1002/HMO1202 также предусмотрена возможность измерения параметров компонентов таких как: резисторы, конденсаторы, катушки индуктивности, диоды, транзисторы. Осциллограф вырабатывает тестовый синусоидальный сигнал 50 или 200Гц, который подается на специальный разъем. В стандартной комплектации осциллографов имеется адаптер HZ20 (BNC-4мм banana), к которому и подключаются специальные измерительные пробники.

Генератор сигналов
В осциллографы серии HMO1002/HMO1202 интегрирован специальный источник сигналов, который, в зависимости от режима работы прибора, может выступать в роли: генератора сигналов последовательных шин, случайных битовых комбинаций, сигнала счетчика и генератора функций (DC, синус, прямоугольный, импульсный, треугольный и пилообразный).

Встроенный цифровой вольтметр
3-х разрядный цифровой вольтметр также является стандартной функцией, которая делает проще работу сервисных инженеров. Измерения напряжения (DC, DCrms, ACrms, Crest Factor, Vpp, Vp+, Vp-) могут быть выполнены одновременно для всех аналоговых каналов.

Анализ осциллограмм
После настройки сбора данных можно воспользоваться различными средствами анализа, а именно:

• Функция ZOOM – в нижней части экрана отображается увеличенная часть осциллограммы;
• 28 автоматических измерений, разбитых по категориям времени и амплитуды;
• Ручные/курсорные измерения – экранные маркеры в виде горизонтальных и вертикальных линий;
• Дополнительные математические функции - сложение, вычитание, умножение, деление, БПФ;
• Тест PASS/FAIL на основе масок – можно создать или загрузить маску и выбрать действие (воспроизвести звуковой сигнал/ остановить тестирование/ вывести импульсный сигнал/ сделать снимок экрана).
