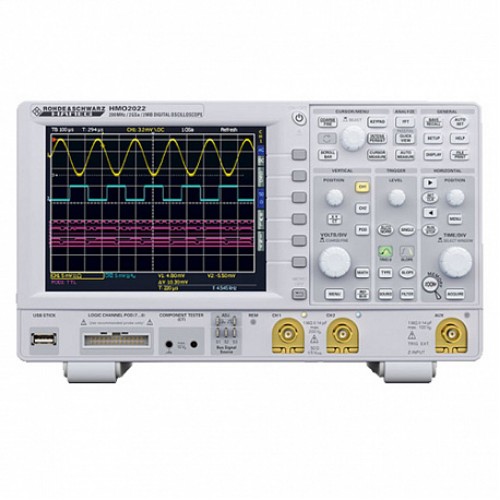

В классе осциллографов нижнего ценового диапазона модели серии HMO COMPACT являются наиболее приемлемыми, сочетая в себе компактные габаритные размеры, великолепные технические характеристики и простоту применения по приемлемой цене. Широкий выбор полос пропускания, сочетание аналоговых и логических каналов, усовершенствованные способы синхронизации, широкий спектр анализа полученных данных, упрощённый обмен информацией с другими измерительными приборами и периферийными устройствами – всё это позволяет решать различные современные конструкторские задачи.
| R&S HMO1524 | ||
|---|---|---|
| Число аналоговых каналов | 4 | |
| Число логических каналов | 8 | |
| Полоса пропускания | ||
| (при коэффициенте отклонения ≥ 5 мВ/дел) | ||
| 150 МГц | ||
| Полоса пропускания | ||
| (при коэффициенте отклонения ≤ 2 мВ/дел) | 100 МГц | |
| Время нарастания переходной характеристики (расчетное) | <2,4 нс | |
| Диапазон значений коэффициента отклонения | от 1 мВ/дел до 10 В/дел | |
| Импеданс (аналоговые каналы) | 1 МΩ, 14 пФ +/-2 пФ | |
| 50Ω | ||
| Импеданс (логические каналы) | 100 кΩ, <4 пФ | |
| Максимальное входное напряжение | ||
| (аналоговые каналы) | 200 В (DC +пик. AC), 50Ω<5 ВСКЗ | |
| Максимальное входное напряжение | 40 В (DC +пик. AC) | |
| (логические каналы) | ||
| Система горизонтального отклонения | ||
| Диапазон временной развертки | от 2 нс/дел до 50 с/дел | |
| Погрешность временной развертки | 50×10-6 | |
| Функция ZOOM | до 50'000:1 | |
| Система сбора данных | ||
| Частота дискретизации (аналоговые каналы) | 4 х 1 ГВыб/с, 2 х 2 ГВыб/с | |
| Частота дискретизации (логические каналы) | 8 х1 ГВыб/с | |
| Глубина памяти | 4 х 1 Мточек, 2 х 2 Мточек | |
| Разрядность АЦП | 8 бит (до 10 бит в режиме HiRes) | |
| Скорость обновления | до 2'000 осциллограмм/с | |
| Система синхронизации | ||
| Источники синхронизации | Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов | |
| Режимы запуска | Автоматический, ждущий, однократный | |
| Виды запуска | по фронту, по спаду, по фронту и спаду, длительности импульса, | |
| видеосигналу, логическому условию, событию, последовательной шине данных (опционально) | ||
| Анализ осциллограмм | ||
| Автоматические измерения | 28 измерений, разбитых по категориям времени и амплитуды | |
| Статистика | Минимальное/максимальное значение, Стандартное отклонение | |
| Курсоры | Амплитудные, временные | |
| Математическая обработка | Пользовательские выражения, редактор формул | |
| Частотомер | 6 разрядов | |
| Тестер компонентов | ||
| Параметры тестового сигнала | 10 Впик, 10 мАпик, 50 Гц/ 200 Гц | |
| Дисплей | ||
| Диагональ | 16,5 см (6,5") | |
| Разрешение | 640х480 пикселей (VGA Color TFT) | |
| Цветовая схема | 256 цветов | |
| Общие характеристики | ||
| Интерфейсы | USB-A, DVI-D, опционально USB/RS-232/LAN/GPIB | |
| Габаритные размеры (Ш-В-Г), мм | 285-175-140 | |
| Масса | <2,5 кг | |
