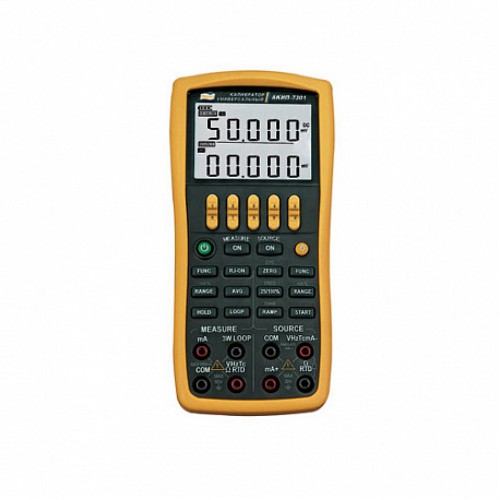

АКИП 7301 может генерировать прямоугольные и пилообразные импульсы скважностью 0,5 и амплитудой, регулируемой в пределах от 1 до 11 В. Прибор позволяет производить комплексное тестирование, а также отладку и выверку широкого спектра промышленного электронного оборудования без демонтажа.
Калибратор АКИП 7301 способен с высокой точностью имитировать сигналы датчиков давления, пьезометров, термопар и некоторых других типовых электронных модулей. Благодаря наличию двух параллельных коммуникационных каналов одновременно выполняется калибровка, снятие параметров и регулировка цепей и их элементов. Эта технология удобна для тестирования электронных фидеров, усилителей и преобразователей сигнала. Прибор имеет электронный коммутатор, позволяющий увеличить число подключённых устройств.
С помощью дополнительно приобретаемой оснастки АКИП 7301 может измерять электрическое сопротивление как по 2-х, так и по 3-х проводной схеме. Помимо того, определяется давление жидкостей и газов, снимаются параметры терморезисторов, контролируется частота преобразованного сигнала, решаются и многие другие измерительные задачи. Доступна функция контроля степени линейности номинала по току, выполняемая c шагом 25% от контролируемого диапазона.
| АКИП-7301 | ||||
|---|---|---|---|---|
| Режим | Предел | Диапазон измерений | Разрешение | Погрешность |
| Постоянное напряжение | 50 мВ | -5 мВ…55 мВ | 1 мкВ | 0, 02 %+10 емр* |
| 500 мВ | -10 мВ…550 мВ | 10 мкВ | 0, 02 %+2 емр | |
| 5 В | -0, 1 В…5, 5 В | 0, 1 мВ | 0, 02 %+5 емр | |
| 50 В | 0 В…55 В | 10 мВ | 0, 02 %+5 емр | |
| Постоянный ток | 50 мА | - 5 мА …50 мА | 1 мкА | 0, 02 %+2 емр |
| Частота | 100 Гц | 2…110 Гц | 0, 1 Гц | 0, 02 % |
| 1 кГц | 0, 1…1, 1 кГц | 1 Гц | ||
| 10 кГц | 0, 1…11 кГц | 0, 1 кГц | ||
| Сопротивление | 500 Ом | 0 Ом…550 Ом | 0, 01 Ом | 0, 02 %+0, 1 Ом |
| 5 кОм | 0 кОм…5, 50 кОм | 0, 1 Ом | 0, 02 %+0, 5 Ом | |
| Измерение температуры спомощью термопар | R | -40…1760 °C | 1°C | 1, 5 °C |
| S | -20 …1760 °C | 1, 5 °C | ||
| K | -200, 0…1370, 0 °C | 0, 1°C | 0, 9 °C | |
| E | -200, 0…1000, 0 °C | 0, 6 °C | ||
| J | -200, 0…1200, 0 °C | 0, 7 °C | ||
| T | -200, 0 …400, 0 °C | 0, 6 °C | ||
| N | -200, 0…1300, 0 °C | 1 °C | ||
| B | 400…1800 °C | 1°C | 2 °C | |
| Измерение температуры с помощью термосопротивления | PT100 | -200, 0…850, 0 °C | 0, 1°C | 0, 8 °C |
| PT1000 | -200 …630 °C | 0, 4 °C | ||
| Cu50 | -50, 0…150, 0°C | 0, 6 °C | ||
| Измерение давления с помощью модулей давления | 32 типа модулей серии АРМ | 2, 5 кПа…70МПа | 5разрядов | 0, 025…0, 05 % |
| Выходной режим | Предел | Диапазон измерений | Разрешение | Погрешность |
| Постоянное напряжение | 100 мВ | -10 мВ…110 мВ | 1 мкВ | 0, 02 %+10 емр |
| 1 В | -0, 1 В…1, 1 В | 10 мкВ | 0, 02 %+10 емр | |
| 10 В | -1 В…11 В | 0, 1 мВ | 0, 02 %+ 10 емр | |
| Постоянный ток | 20 мА | 0…22 мА | 1 мкА | 0, 02 %+10 емр |
| Частота | 100 Гц | 2…110 Гц | 0, 1 Гц | 0, 02 % |
| 1 кГц | 0, 1…1, 1 кГц | 1Гц | ||
| 10 кГц | 0, 1…11 кГц | 0, 1 кГц | ||
| 100 кГц | 1 кГц…110 кГц | 1 кГц | ||
| Импульсы | 1 кГц | 10…10000 имп. | 1 имп | 0, 1 % |
| 10 кГц | ||||
| 100 кГц | ||||
| Переключатель (коммутатор) | 100 Гц | 0, 1 Гц | 0, 02 % | |
| 1 кГц | 1Гц | |||
| 10 кГц | 0, 1 кГц | |||
| 100 кГц | 1 кГц | |||
| Сопротивление | 400 Ом | 0 Ом…400 Ом | 0, 01 Ом | 0, 02 %+0, 1 Ом |
| 4 кОм | 0 кОм…4 кОм | 0, 1 Ом | 0, 02 %+1 Ом | |
| 40 кОм | 0…40 кОм | 1 Ом | 0, 1 %+10 Ом | |
| Имитация статической хар-ки термопары | R | -40…1760 °C | 1°C | 1, 5 °C |
| S | -20 …1760 °C | 1, 5 °C | ||
| K | -200, 0…1370, 0 °C | 0, 1 °C | 0, 9 °C | |
| E | -200, 0…1000, 0 °C | 0, 6 °C | ||
| J | -200, 0…1200, 0 °C | 0, 7 °C | ||
| T | -200, 0 …400, 0 °C | 0, 6 °C | ||
| N | -200, 0…1300, 0 °C | 1 °C | ||
| B | 400…1820 °C | 1 °C | 2 °C | |
| Имитация статической хар-ки термосопротивления | PT100 | -200, 0…850, 0 °C | 0, 1 °C | 0, 8 °C |
| PT1000 | -200 …630 °C | 0, 4 °C | ||
| Cu50 | -50, 0…150, 0°C | 0, 6 °C | ||
| Имитация статической хар-ки модулей давления | 32 типа модулей серии АРМ | 2, 5 кПа …70 МПа | 5 разрядов | 0, 025…0, 05 % |
| Петля (режим питания петли от внутреннего источника) | 24 В при макс.токе 25 мА | 10% | ||
| Общие характеристики | ||||
| Питание | 6В, | |||
| Условия эксплуатации | 0…50°С (≤80%) | |||
| Условия хранения | -10…55°С (≤90%) | |||
| Исполнение | МЭК 61010; макс. напряжение вход - до 600Впик; выход – до 30В (пост) | |||
| Время самопрогрева | 10 минут | |||
| Дисплей | ЖКИ 68 х 36 мм (2-х строчный) | |||
| Подсветка | Есть (с регулировкой 0…9000с) | |||
| Массо-габаритные показатели | 205х95х42 мм, 500 гр. | |||
