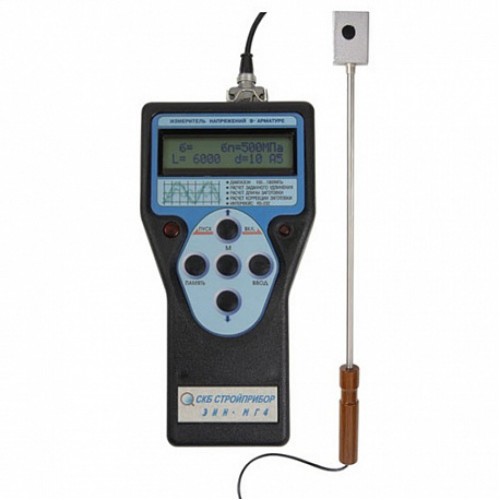

ЭИН-МГ4

Предварительно-напряженные железобетонные конструкции, которые используются в качестве несущих элементов сооружений, подвергающихся нагрузкам большой интенсивности (мостов, высотных зданий, опор электропередач и т.п.), только тогда обладают заданной жесткостью и долговечностью, когда обеспечивается проектное напряжение арматурных прядей или стержней, для чего производится их натяжение до заданной величины. По сравнению с приборами, измеряющими силу натяжения непосредственно (прямыми методами), измеритель напряжений в арматуре ЭИН-МГ4, использующий для измерений частотный метод, обладает следующими преимуществами:

• обладает высокой универсальностью, так как применим при любом способе натяжения арматуры (в том числе электрическом);
• может определять напряжение не только в канатах, прядях и проволоках, используемых в качестве арматуры, но и в стальных стержнях любой толщины;
• позволяет выполнять измерения не только в процессе натяжения арматуры, но и перед бетонированием конструкции.

Функциональные особенности измерителя напряжений ЭИН-МГ4

Определение величины напряжения производится путем вычислений, по результатам измерения частоты гармонических колебаний натянутой арматуры с учетом ее диаметра, длины и свойств материала (исходя из класса арматуры), что является исходными данными для расчетов.

Кроме сохранения результатов измерений, прибор обеспечивает запоминание пяти различных комбинаций исходных данных, предварительно введя которые, вам не придется тратить время на перенастройку прибора в процессе работы (например, определяя напряжение продольных и поперечных арматурных прядей, или при создании конструкций сложной формы), за счет чего удается значительно повысить производительность труда.

Один измерительный цикл занимает по времени не более 5 секунд, благодаря этому контроль напряжений в арматуре практически не влияет на общий график выполнения работ.

Измеритель напряжений ЭИН-МГ4 высокоэффективен не только как прибор для контроля напряжений в арматуре, также он может использоваться при подготовке к натяжению арматурных элементов, выполняя в автоматическом режиме необходимые технологические расчеты. С его помощью вы можете быстро определить:

• расчетную длину заготовки напрягаемой арматуры;
• требуемую величину удлинения арматурного элемента, необходимую для достижения заданной степени натяжения;
• величину корректировки межанкерного расстояния для временного крепления арматурных прядей.
