Успех ТПТ-522Н - трассотечеискатель для диагностики неметаллических и металлических трубопроводов Определение мест расположения металлических и неметаллических трубопроводов акустическим методом, тр.. Product #: tpt522h Regular price: $315,600.00 $315,600.00 2 - 3 Days

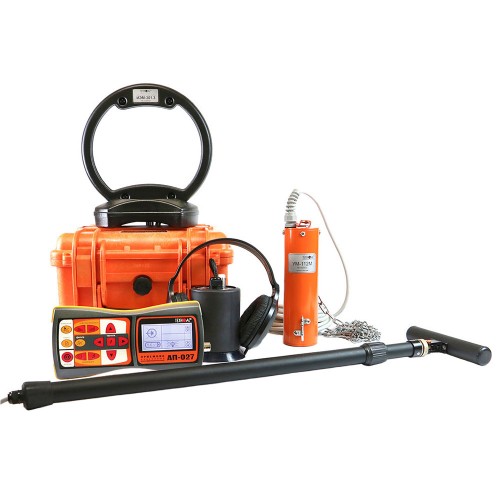

Успех ТПТ-522Н - трассотечеискатель для диагностики неметаллических и металлических трубопроводов

315 600 Р


Назначение трассотечеискателя Успех ТПТ-522Н

  • Определение местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении более 10 км от места подключения генератора.
  • Трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами.
  • Определение мест повреждения кабельных линий электромагнитным и акустическим методами.
  • Обследование участков местности перед проведением земляных работ.
  • Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.

В одном приборе совмещены генератор электромагнитных импульсов и генератор ударной установки.


Особенности трассотечеискателя Успех ТПТ-522Н

Трассотечеискатель для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522Н – универсальный многофункциональный комплект, в котором объединены три устройства:

1. Трассоискатель с акустическим датчиком

  • Использованием в работе генератора переменной мощности АГ-144.1 (7,5...180 Вт) и механизма ударного УМ-112М (единственного в России).
  • Полным отсутствием паразитных наводок на соседние объекты (трубы).
  • Очень высокой точностью локализации.

Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.).

2. Трассоискатель с электромагнитным датчиком

  • Возможность выбора мощности от 7,5 до 180 Вт.
  • Автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку.
  • Применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами).
  • Длительное время работы (до 18 часов при выборе малой мощности).

3. Течеискатель с акустическим датчиком

  • Высокая чувствительность акустического датчика.

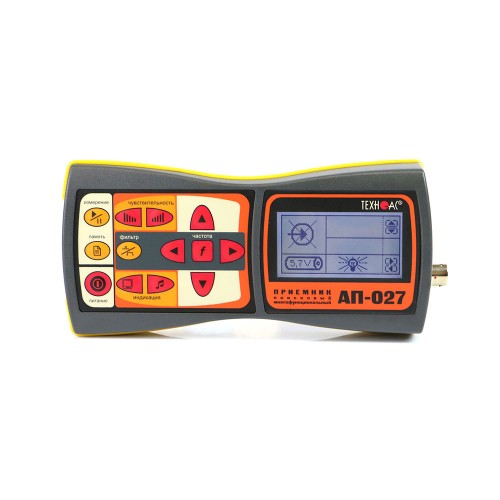

Особенности приемника АП-027

  • Цифровой трассопоисковый приемник.
  • Большой ЖК дисплей с переключаемыми режимами работы.
  • Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
  • Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
  • Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
  • Класс защиты корпуса от внешних воздействий IP54.

Особенности генератора АГ-144.1

  • Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
  • При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
  • Длительное время непрерывной работы от собственного аккумулятора.

Рекомендуемые области применения трассотечеискателя Успех ТПТ-522Н

  • Теплосети.
  • Водоканал.
  • Газораспределительные сети.

ПараметрДатчик ЭМД/ДКИ/ДОДК/КИДатчик АД
Вид работы в зависимости от датчика определяется автоматически, при подключении датчика
Вид принимаемого сигнала выбирается оператором как «непрерывный / импульсный» выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц - ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
- ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация головные телефоны - натуральный широкополосный или отфильтрованный сигнал
головные телефоны - синтезированный звук ЧМ -
встроенный излучатель - синтезированный звук ЧМ
Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети;
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220x102x42 мм
Масса электронного блока, не более 0,46 кг

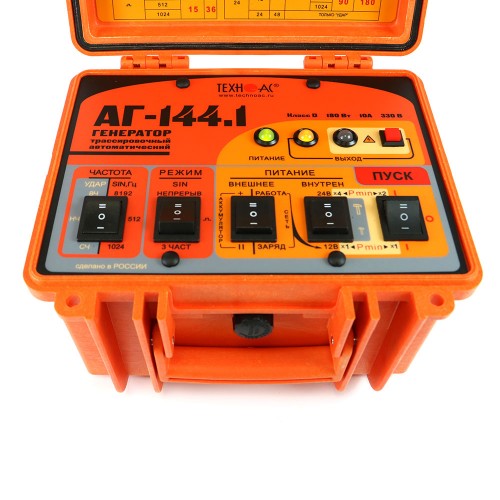

Характеристики трассировочного генератора АГ-144.1

ПараметрЗначение
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1% 512 / 1024 / 8192
Частоты следования ударов НЧ / СЧ / ВЧ 0,5 / 1 / 2
Режимы генерации
«SIN» «непрерывный» непрерывная синусоидальная генерация
«SIN» «_|¯|_» кратковременные посылки синусоидального сигнала
(длительность импульса 100 мс, частота следования импульсов 1 Гц)
«SIN» «3 частоты» посылки синусоидального сигнала с чередованием частот f1, f2, f3
(длительность импульса 100 мс, частота следования импульсов 2 Гц)
«УДАР» генерация ударных импульсов
(длительность импульса устанавливается автоматически)
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В:
- при автономном питании
- с добавлением внешнего аккумулятора 12/24 В
- при питании от сетевого блока
220
330
140
Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20%
При автономном питании (12/24 В):
Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты
Рвых, Вт 7,5 15 30 60
Rнагр, Ом 0,1…1300 0,15…660 0,3…1300 0,6…660
Режимы:
- импульсы 512 и 1024 Гц
Рвых, Вт 15 30 60 120
Rнагр, Ом 0,15…660 0,3…330 0,6…660 1,2…330
C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В:
Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты
Рвых, Вт 45 90
Rнагр, Ом 0,45…2000 0,9…1000
Режимы:
- импульсы 512 и 1024 Гц
Рвых, Вт 90 180
Rнагр, Ом 0,9…1000 1,8…500
От сетевого блока питания:
Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты
Рвых, Вт 18 36
Rнагр, Ом 1,8…800 Ом 0,4…400 Ом
Режимы:
- импульсы 512 и 1024 Гц
Рвых, Вт 36 72
Rнагр, Ом 0,4…400 0,7…200
Допустимое сопротивление нагрузки любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля.
Согласование с нагрузкой автоматическое, обеспечивающее достижение заданной мощности в нагрузке
Источники питания
Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток до 6,7 А
Функциональные особенности
Автоматические функции - автосогласование (достижение заданной мощности в нагрузке);
- специальная программа управления передающей антенной;
- встроенный контроллер заряда, работающий с внешним источником 15…15.3 В;
- «автоопределение» подключения и отключения передающей антенны и ударного механизма
Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда);
- при несоответствии внешнего напряжения питания режиму генерации / зарядки;
- при переключении режима сетевого питания в процессе зарядки;
- при коротком замыкании выхода в процессе согласования;
- при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе
Автоматическое повторное согласование - при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки;
- при переключении частоты / режима генерации «SIN»;
- при определенных изменениях напряжения питания
Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления;
- индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
- индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности импульсный, технология CLASS D(BD), КПД > 80%
Индикация светодиоды трехцветные «питание» и «выход»:
- напряжение и состояние питания;
- мощность и состояние выхода красный;
- возможность или наличие «опасного» напряжения на выходе (>40 В)
Управление Клавишные переключатели:

на 3 положения
- «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»;
- «РЕЖИМ» «SIN» - вид синусоидальной генерации;
- «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании

на 2 положения
- «ПИТАНИЕ»;
- «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока;
- «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме)

красная кнопка
- загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)
Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
Вес электронного блока, не более, кг 8,5
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС
Класс климатической защиты IP65

Характеристики электромагнитного датчика ЭМД-247

ПараметрЗначение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)

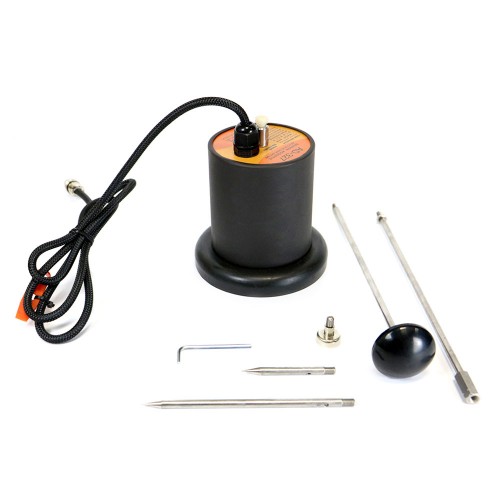

Характеристики акустического датчика AD-327

ПараметрЗначение
Габаритные размеры прибора, не более, мм 120х135
Масса, не более, кг 1,7

Характеристики индукционной антенны ИЭМ-301.3

ПараметрЗначение
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный

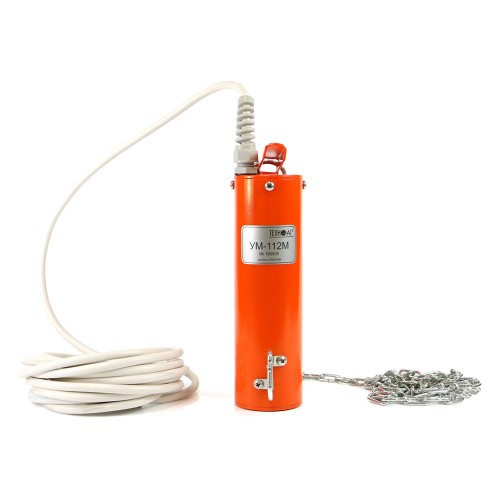

Характеристики ударного механизма УМ-112М

ПараметрЗначение
Рабочее положение крепления ударного механизма на трубу
Допустимое любое
Оптимальное для максимальной дальности трассировки верхнее
Общие данные
Длина соединительного кабеля, м 5
Диаметр исследуемой трубы, мм от 50
Габаритные размеры, мм 90х200
Вес, кг 3
1 Трассопоисковый приемник АП-027 1 шт.
2 Генератор трассировочный АГ-144.1 1 шт.
3 Антенна индукционная ИЭМ-301.3 1 шт.
4 Датчик электромагнитный ЭМД-247 1 шт.
5 Комплект акустического датчика AD-327 1 шт.
6 Ударный механизм УМ-112М 1 шт.
7 Головные телефоны 1 шт.
8 Держатель для приемника АП-027.00.010 1 шт.
9 Источник питания ENP-120-12 1 шт.
10 Кабель АГ144.02.020 1 шт.
11 Кабель AG144.02.060 1 шт.
12 Кабель АГ120.02.050 1 шт.
13 Кабель АГ105.02.020 1 шт.
14 Контакт магнитный АГ120.02.090 2 шт.
15 Штырь заземления АГ110.02.004 2 шт.
16 Крестовая отвертка 1 шт.
17 Батарейки для приемника (AA) 4 шт.
18 Сумка для антенны индукционной ИЭМ-301.3 (чехол 53107) 1 шт.
19 Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) 1 шт.
20 Сумка для генератора АГ-144.1 (чехол 53187) 1 шт.
21 Сумка для комплекта (чехол 53183) 1 шт.
22 Сумка для ударного механизма УМ-112М (чехол 53208) 1 шт.
23 Кабель для подключения внешнего аккумулятора AP027.02.030 1 шт.
24 Руководство по эксплуатации 3 шт.
25 Паспорт 1 шт.
